イヤーカバー取付け

対応モデル
・イーグルロード
・USAイーグル
・USAジョッキー
・USAジャーマン
・リブリブジョッキー

アゴ紐ベルトをイヤーカバーへ差し込む。





アゴ紐ベルトを引き出す。





角度、入り具合、かぶり心地、など確かめながら位置出しを行う。





イヤーカバーのマジックテープと内装を固定する。





反対側も同様に取付け。





完成イメージ。







TT&CO. オフィシャルサイト

TT&CO.楽天市場

TT&CO.アマゾン

TT&CO. Yahoo!

ティーティーアンドカンパニー

TT&CO.

トゥーカッター内装入れ替え

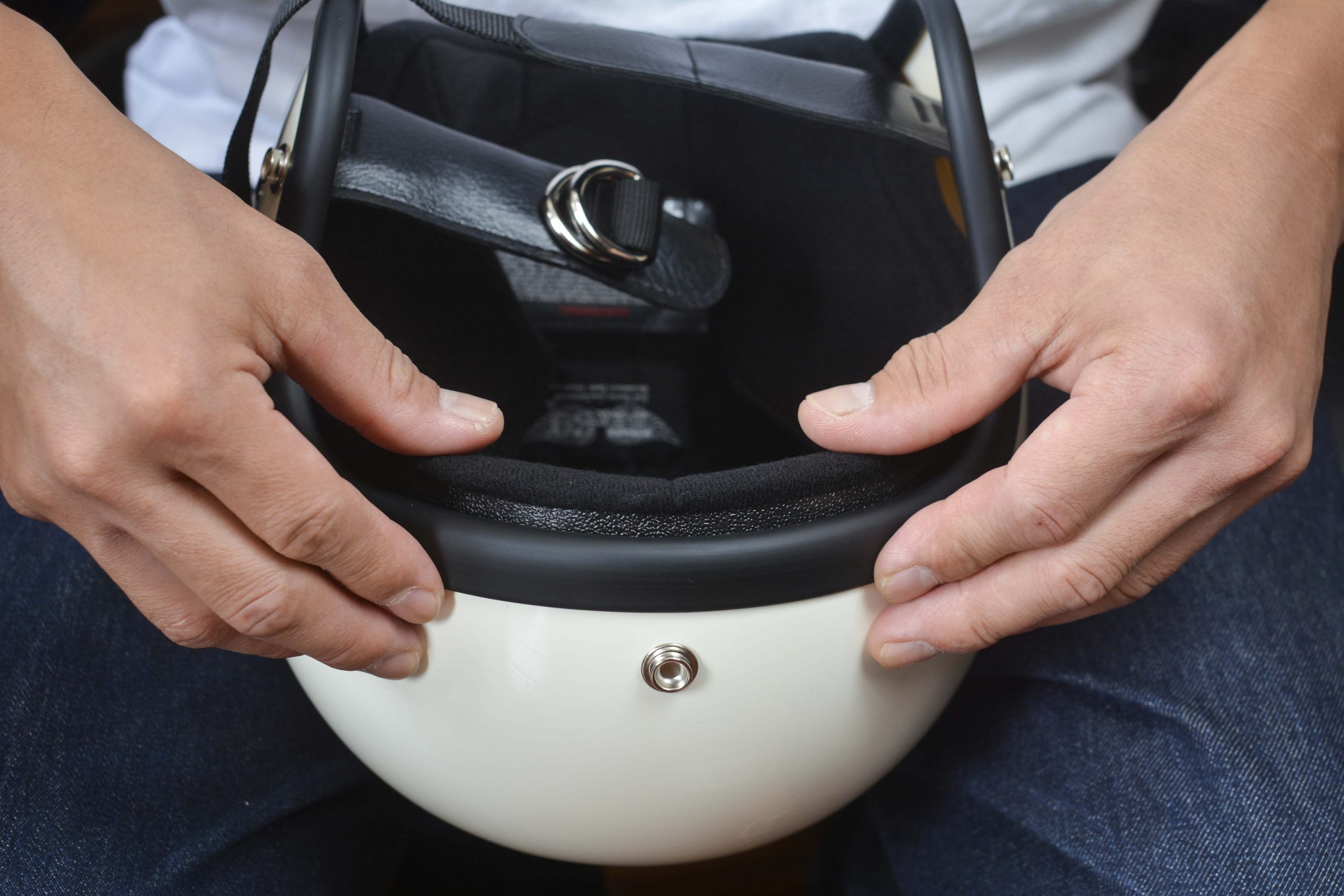

椅子に座り内腿の上で挟むようにして作業する

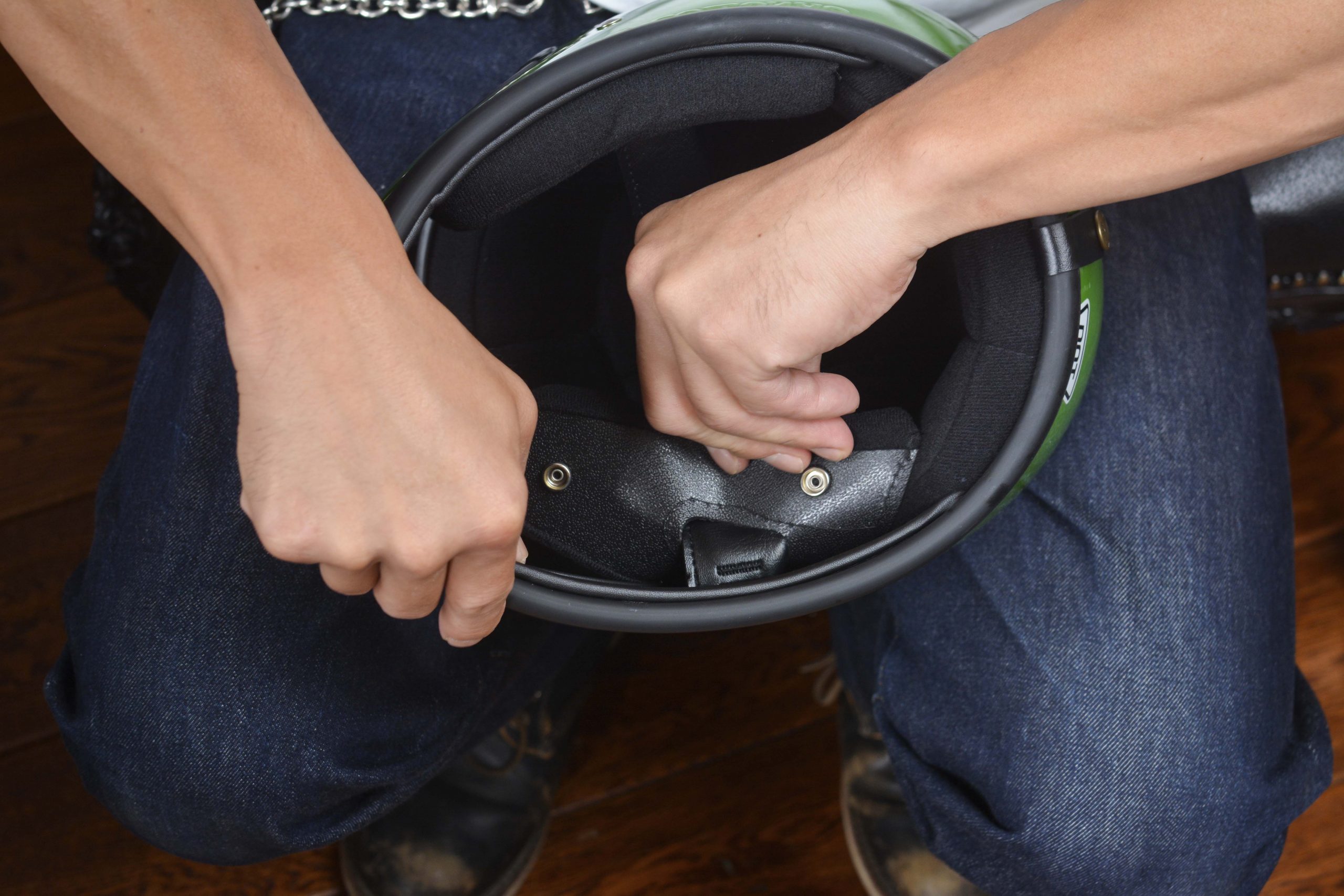

最初に左右のチークパッドを取り外す。スナップボタン3点で固定されている。





そのままアゴ紐ベルトから引く抜く。 反対側も同様に取り外す。





頭部の内装は前後差し込み式。 引っ張り上げて取り外す。





後頭部も同様に引っ張り上げて取り外す。

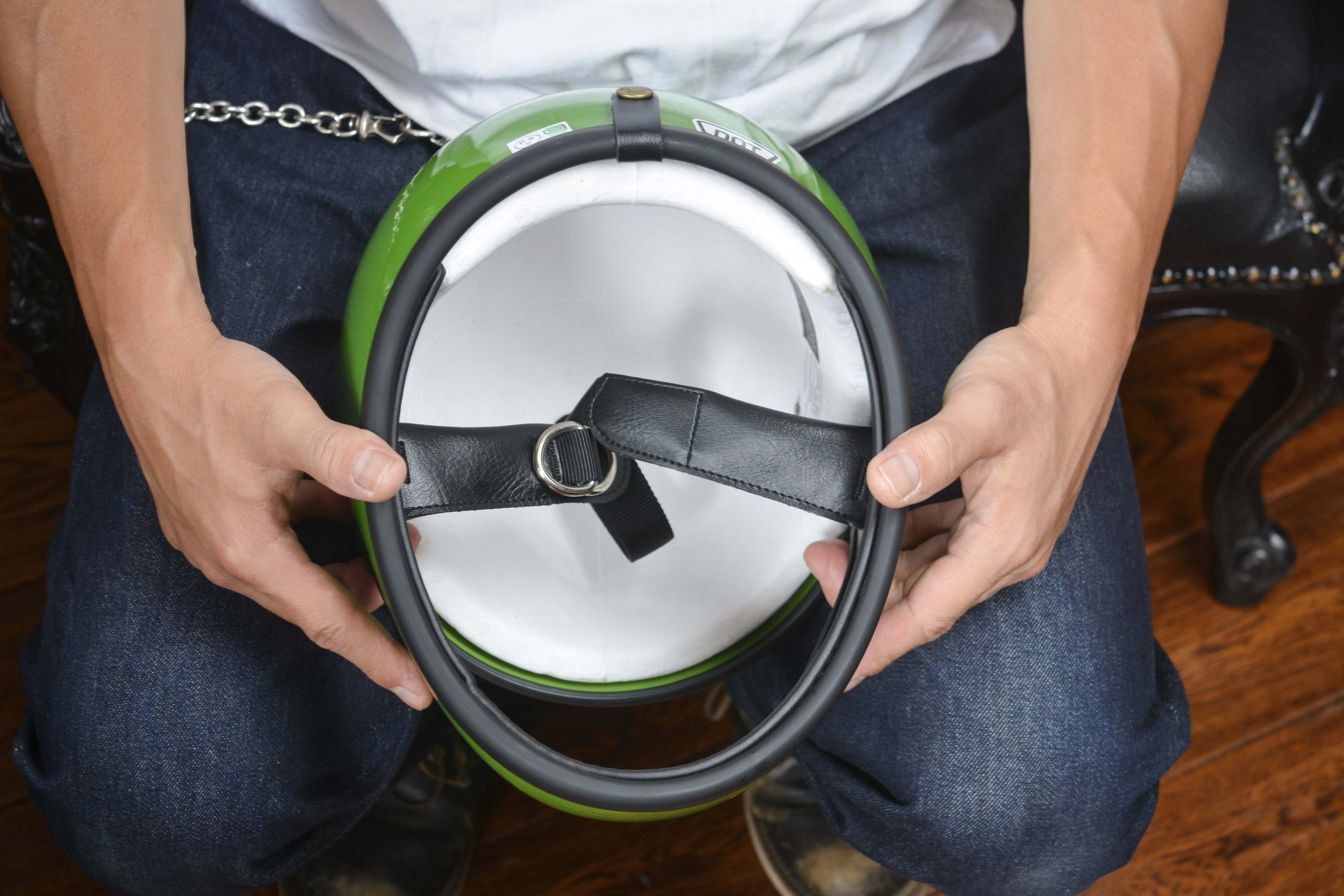

内装がすべて取り外せた状態。





基本的にこのマウスプレートは取り外さない。





取り付け方

頭部の内装から取り付ける。





発泡剤のガイドラインと内装の切欠きを合わせる。(スナップボタンと合わせてもOK)

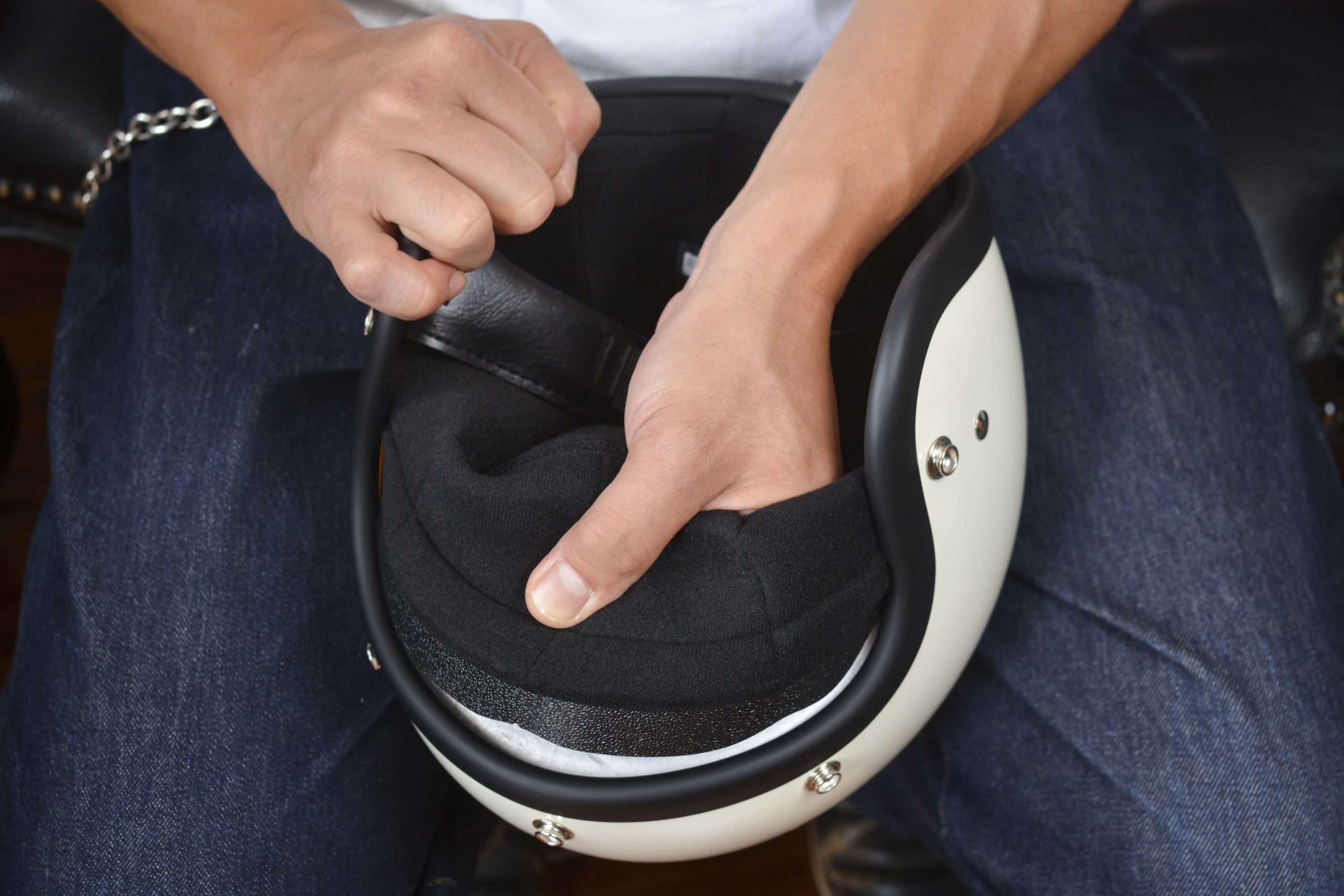

奥までしっかりと押し込む。





後頭部も同様に差し込む。

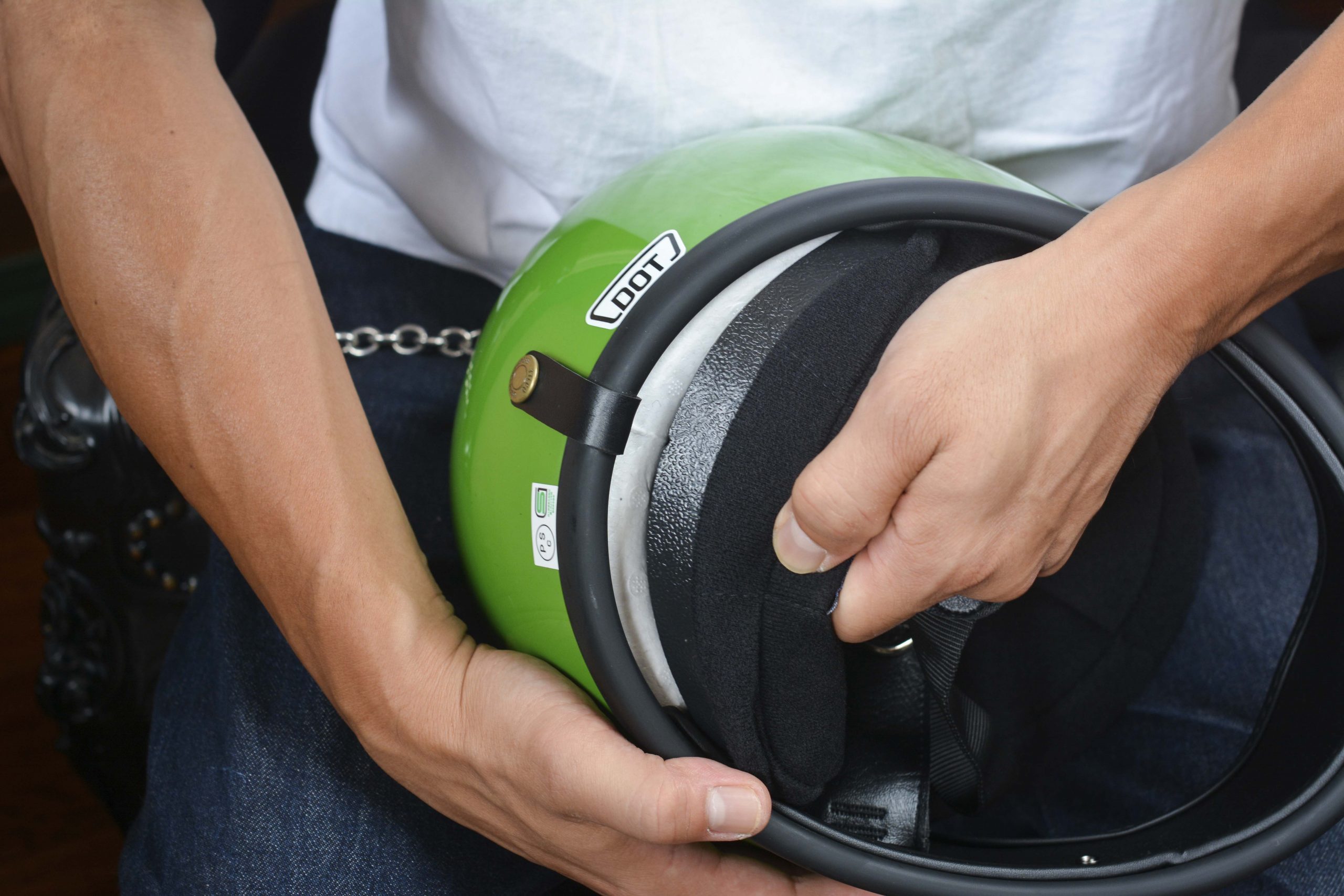

マウスプレートが干渉して差し込み難いのでシェルを広げて差し込む。





奥までしっかりと押し込む。





チークパッドは左用右用と方向が決まっており、それぞれアゴ紐ベルトを通し位置出しを行う。

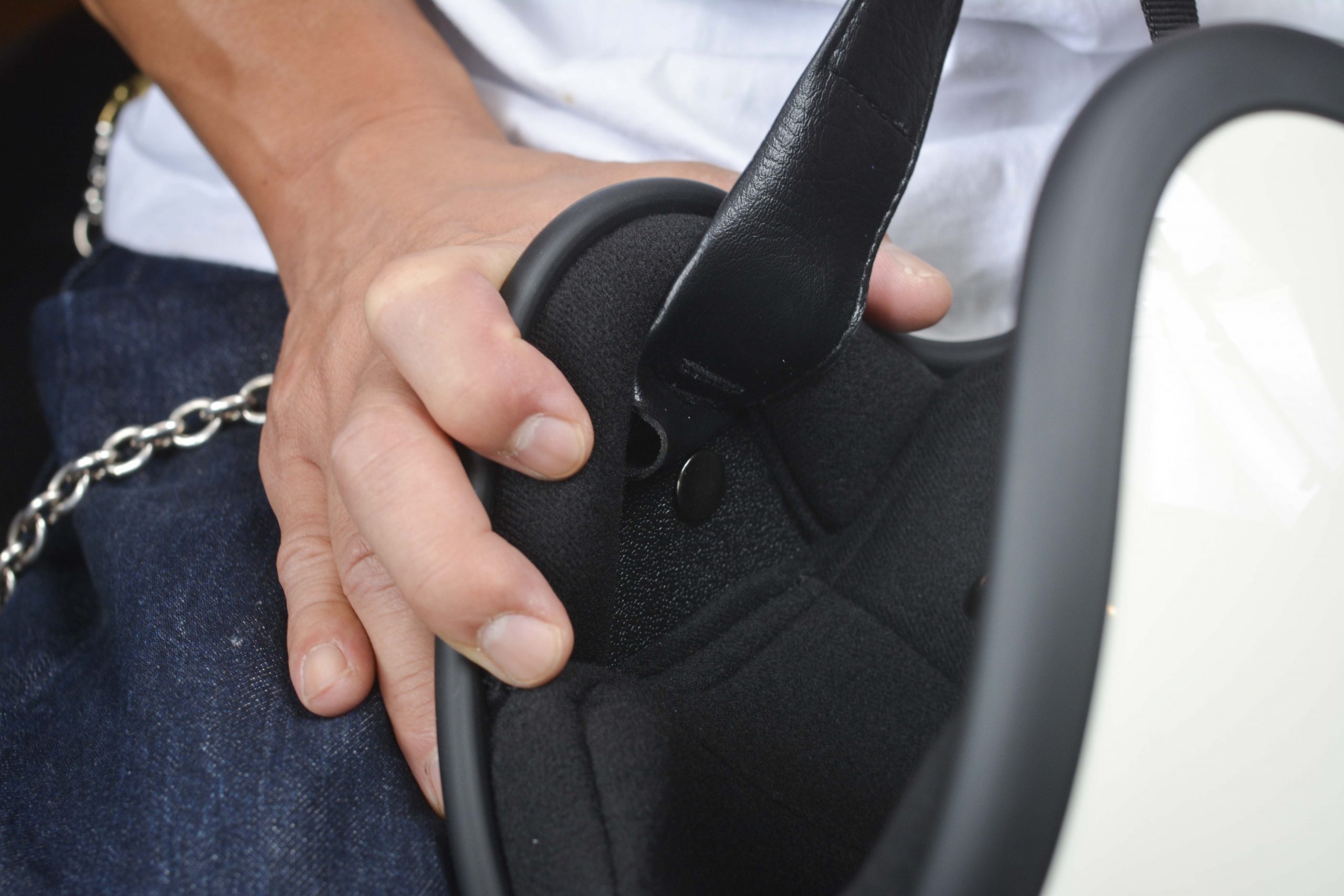

スナップボタン3点を固定する。





内装のヨレ、めくれ、などを慣らして完成。





TT&CO. オフィシャルサイト

TT&CO.楽天市場

TT&CO.アマゾン

TT&CO. Yahoo!

TT&CO. Global Site For International Order

ティーティーアンドカンパニー

TT&CO.

マグナム内装入れ替え

椅子に座り内腿の上で挟むようにして作業する





最初に左右のチークパッドを取り外す。

アゴ紐ベルトの付け根あたりに固定されているスナップボタンを剥がすようにして取り外す。





そのままアゴ紐ベルトから引く抜く。





反対側も同様に取り外す。





頭部の内装は前後差し込み式。 引っ張り上げて取り外す。





後頭部も同様に引っ張り上げて取り外す。





内装がすべて取り外せた状態。





取り付け方

頭部の内装から取り付ける。





発泡剤のガイドラインと内装の切欠きを合わせる。(スナップボタンと合わせてもOK)





シェルと発泡剤の隙間に差し込む。シェルの内側のスナップボタンに当たって差し込めない場合は、差し込み角度を変えて行う。(シェルから発泡剤の方向に向けて)





奥までしっかりと押し込む。





後頭部も同様に差し込む。





奥までしっかりと押し込む。

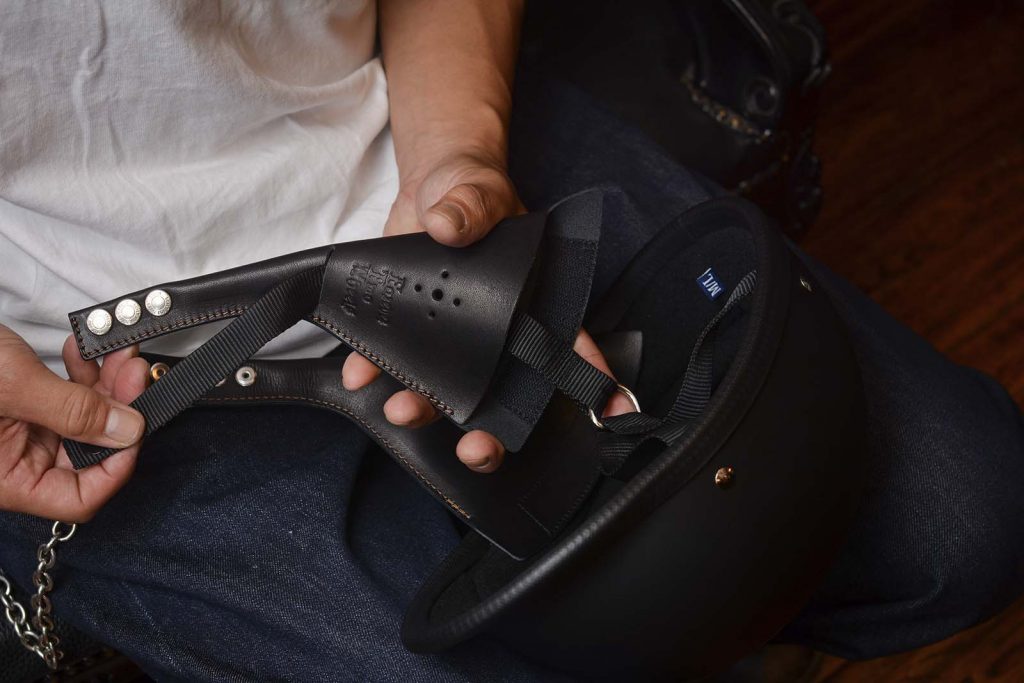

チークパッドは左用右用と方向が決まっており、プレートの切欠き(赤丸)でどちら用か判断する。

アゴ紐ベルトを通し、チークパッドのプレートをシェルと発泡剤の隙間に差し込む。

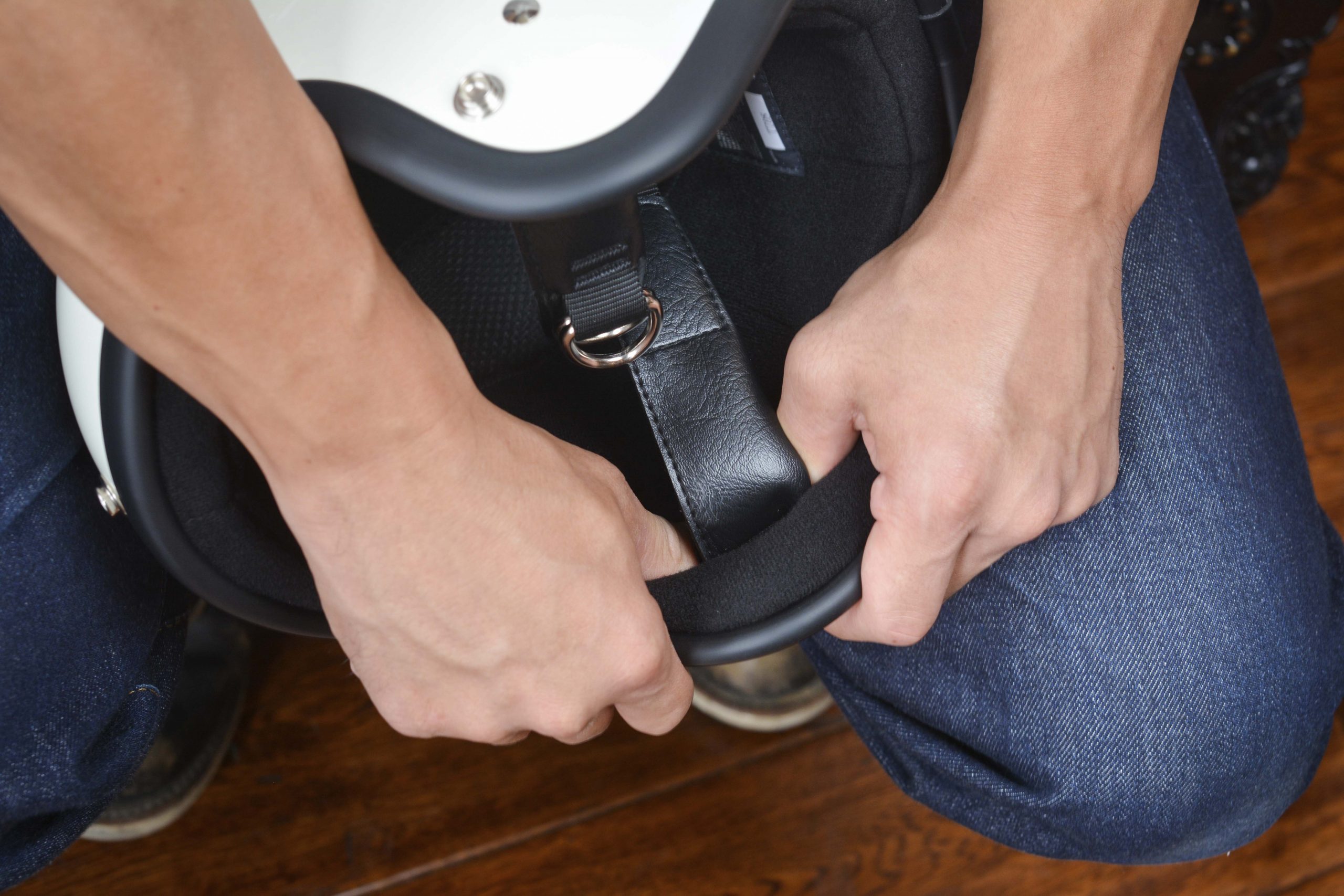

アゴ紐ベルトを前後に大きく振りながらチークパッドの位置出しとアゴ紐ベルトのタブ(根本部)の引き出しを行う。





チークパッドがしっかりと差し込め、アゴ紐ベルトのタブが少し出てきた状態。そのまま指でタブを完全に引き出す。





アゴ紐ベルトのタブが完全に引き出せた状態。





チークパッドをめくりスナップボタンの位置を合わせる。





スナップボタンを固定する。 反対側も同様に取付け。





内装のヨレ、めくれ、などを慣らして完成。
